某单位每天在生产过程中产生大量污水，该单位周围无配套下游污水处理厂的市政管网，如该废水不能清理后排放，势必会对周围环境造成严重污染，同时亦不符合相关的环保要求。

该单位生产过程中，在脱脂清洗、酸洗清洗及地面冲洗过程中每天共越排放污水10m³，在磷化清洗环节每天需更换排水6m³。该单位所排放的各类废水总的特点是有机物浓度高，无法直接通过一步生化法直接处理到达标排放。根据业主提供的信息，并在查阅相关资料的基础上仔细分析，欲达到业主要求的GB18918-2002中一级A排放标准，我公司采用“斜管沉淀+AO生化+MBR”的工艺针对该废水设计本方案，以供贵方审议。

根据以往经验及该类污水特性，该原水主要指标为：PH 3.0-5.0、CODcr ≤ 1300mg/L、TP ≤ 10mg/L。

本套处理系统设计性能为处理后出水水质应达到GB18918-2002《城镇污水处理厂污染物排放标准》中表一级A排放，即：PH 6-9、CODcr≤50mg/L、BOD≤10mg/L、SS≤10mg/L、NH3-N≤5mg/L。

设计水量

即每天脱脂清洗、酸洗清洗及地面冲洗污水10m³，磷化清洗更换排水6m³，总共16m³，稍留出一定余量，设计本套污水处理设置处理水量为每天20m³/d

设计水质

本方案把各类废水混合后一起处理，根据以往经验，喷漆污水一般的污染指标为CODcr ≤ 1500mg/L，PH酸性，依次作为本套处理设施的设计进水指标。

应业主要求，设计半套酸洗磷化污水处理设施性能为处理后最终出水水质应达到GB18918-2002《城镇污水处理厂污染物排放标准》中表一级A排放，即：CODcr≤50mg/L、BOD≤10mg/L、SS≤10mg/L、NH3-N≤5mg/L。

酸洗磷化污水处理设备工艺流程

酸洗磷化污水处理流程说明

各类污水排入PH调节池混合，加药进行PH调节；调节池调节PH后的污水由泵送入斜管沉淀器加药沉淀固体颗粒及悬浮物；斜管沉淀器出水自流进入中间池存放；中间池的水由泵连续抽送进入一体化生化MBR设备的厌氧池，此单元主要功能把大分子有机物分解为小分子，以利于后续好氧处理；厌氧后的水自流进入好氧池，风机曝气供氧进行好氧反应能分解去除大部分有物；好氧池中的水由浮球液位计控制后续MBR膜系统的启闭，其主要作用是进一步将一体化处理设备中的出水净化，确保出水的COD、SS、BOD等各项指标达标后排放或回用。

管沉淀器产生的污泥排入污泥池；本系统个工艺单元长时间运行污泥量超过正常需求时抽出部分排入污泥池；污泥池中滤液回流回调节池重新进入水处理系统；污泥池的的污泥积存干化，达到一定量后外运处理。 土建配备：

调节池     3m×3m×3m 池体200mm钢砼，做耐酸防腐处理

中间池     3m×3m×3m 池体200mm钢砼

设备平台    5m×3m     厚度100mm

污泥池     1m×2m×1m    池体200mm钢砼

设备坑     6m×2m×2.6m  底面100mm素砼找平

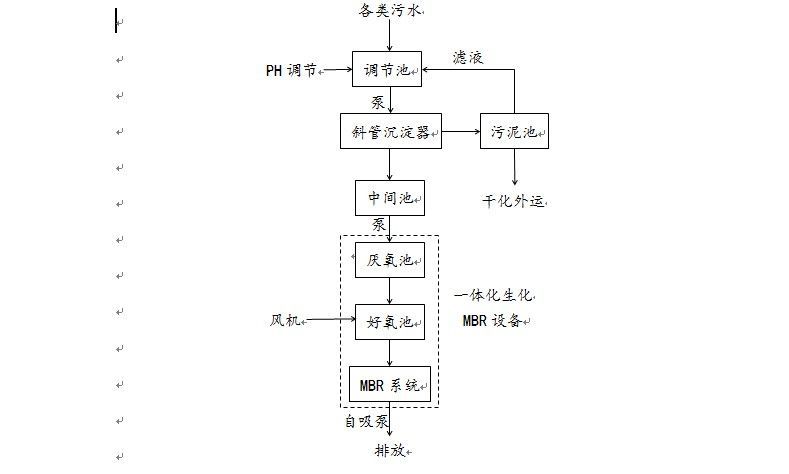

流程示意图
